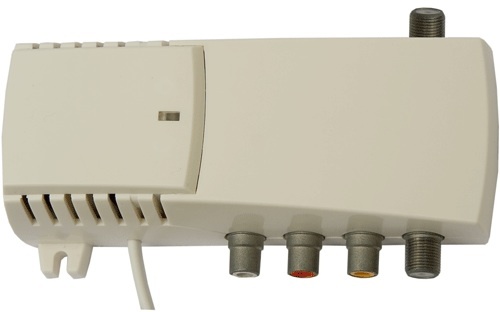

ТВ-модулятор Terra MT47 используется для преобразования сигнала из низкой частоты в высокую как в дециметровом диапазоне, так и в метровом с 1 по 69 канал. Широко применяется в спутниковом ТВ с ресиверами, у которых отсутствует ВЧ выход для подключения нескольких телевизоров (зависимый просмотр).

Имеет встроенный источник питания, работает от сети переменного тока 230V. Подключение к спутниковому ресиверу через шнур стандарта «тюльпан». Передача звука идет только в моно. Рабочие частоты: 170-300 МГц/470-862 МГц. Уровень выходного сигнала 85 дБ.

Технические характеристики

• Вход видео: частотный диапазон (20Hz-6MHz), уровень/импеданс: 1V+-1 дБ/75 Ом;
• Вход аудио: частотный диапазон (20Hz 15kHz), пределы регулировки (-1:14 дБ), уровень/импеданс (775 mV RMS/10 кОм/50 кГц);
• Выход ВЧ: уровень (типовой)/импеданс - 85 дБ/75 Ом;
• выходные каналы: 1-69к;
• Регулировка уровня сигнала ВЧ: 0 - -20 дБ;
• Отношение сигнал/шум, взвешенный: > =-55 дБ;
• Глубина амплит. модуляции, типич.: 81%;
• Неравномерность АЧХ в полосе видео: +-1 дБ;
• Отношение A1/V: 12/16 дБ;
• Отношение A2/V: 21+-3dB;
• Частота звуковой поднесущей: 4.5 МГц, 5.5 МГц, 6.0 МГц, 6.5 МГц;
• Плавная регулировка частоты сигнала несущей видео: +-2.25 МГц max. с шагом 0.25 МГц;
• Проходные потери суммирования ВЧ: 2.5 дБ;
• Полоса частот суммирования ВЧ сигнала: 5-860 МГц;
• Потребляемая мощность: 230V/50Hz/3.5W;
• Диапазон рабочих температур: -10C - +50C;
• Габариты: 133 x 63 x 39 мм.
