3G антенна предназначена для работы в системах радиосвязи в стандартах UMTS и 3G. По климатическим условиям антенна рассчитана для работы в интервале температур от минус 40 до плюс 50 градусов и предельном значении относительной влажности воздуха 100% при 25 градусов.

Внимание! Наличие переходника для подключения к модему уточняйте по телефону!

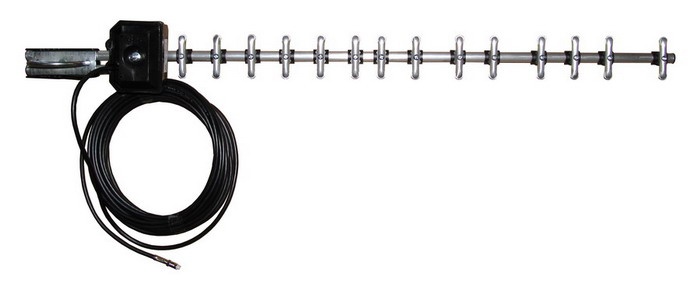

Основные технические характеристики 3G антенны АППС Дельта 16/1800-2170

• Диапазон рабочих частот - 1800-2170 МГц
• Волновое сопротивление - 50 Ом
• Коэфициент усиления - 12,5-16,0 дБ
• Коэфициент защитного действия - 12 дБ
• Коэфициент стоячей волны по енапряжению - не более 1,5
• Поляризация - вертикальная
• Длина кабеля снижения - 9,4 м
• Габаритные размеры (д х ш х в) - 772 х 80 х 94 мм
• Масса не более 800 грамм

Установка 3G антенны АППС Дельта 16/1800-2170



Антенну устанавливают на мачте или кронштейне. Для получения качественной связи производится поиск направления на источник сигнала. Затем антенна закрепляется на мачте или кронштейне с помощью хомута и гаек М6 с шайбами 6, находящимися на узле крепления, на котором также расположен винт М5 с гайкой М5 и шайбами для подключения заземления. В качестве мачты или кронштейна рекомендуется использовать металлическую трубу диаметром от 22 до 50 мм. После установки кабель снижения прикрепляется к мачте или кронштейну с помощью хомута (ремешка) из комплекта постановки антенны.



Комплект поставки и упаковка 3G антенны АППС Дельта 16/1800-2170

• Антенна с кабелем снижения длиной 9,4 метра и высокочастотным разъёмом типа "FME"
• Хомут (ремешок)
• Паспорт на антенну
• Мешок полиэтиленовый
