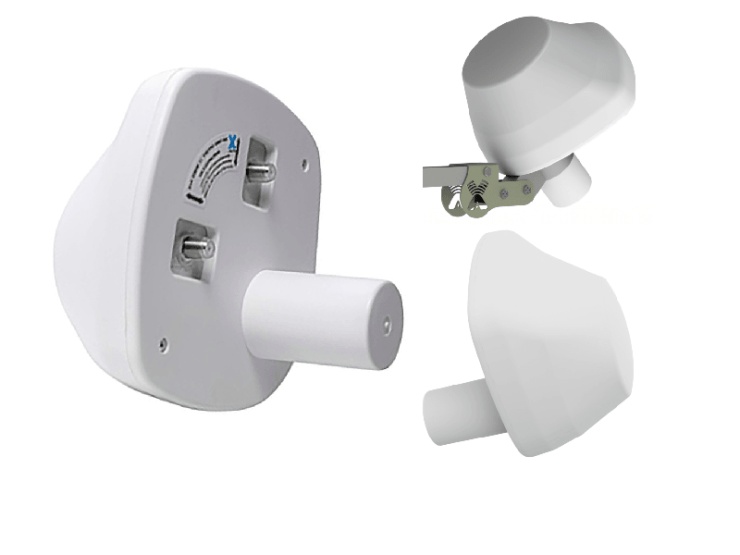

Облучатель офсетной параболической антенны UMO-3F MIMO 2x2 предназначен для использования с 3G/4G и WIFI (2.4ГГц) модемами/роутерами и другими устройствами MIMO 2х2 диапазона 1.7-2.7ГГц. Облучатель имеет два входа, соответствующие ортогональным поляризациям излучаемого сигнала. Оригинальная конструкция облучателя обеспечивает высокую развязку между входами в широкой полосе частот. Применениие параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший, чем антенны других конструкций. Облучатель рекомендуется использовать в комплекте с офсетными короткофокусными зеркалами (F/D=0.5-0.6). Излучающие элементы облучателя надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус. Для соединения с модемом используется два кабеля с волновым сопротивление 75 Ом и разъемами F-male. Также необходимо приобрести антенные адаптеры с соответствующими разъёмами в USB модеме - TS-9 или CRC-9.

Результирующее усиление при различных диаметрах офсетной параболической антенны в стандартах LTE1800/3G:

Диаметр  антенны - Коэффицент усиления

0,55м        -        19dBi/20dBi

0,6м          -        20dBi/21dBi

0,9м          -        23dBi/ 24dBi

1,3м          -        26dBi/27dBi

1,5м          -        28dBi/29Bi

Таким образом, чем больше диаметр антенны, тем больше коэффициент усиления. Мы рекомендуем использовать антенны 0,55-0,9 метра, они имеют сравнительно небольшую парусность.

Механические характеристики:

Габаритные размеры: 0,14х0,14х0,14 м.

Разъем: 2 х F-female

Материал защитного кожуха: Поликарбонат+ABS

Материал антенны: оцинкованная сталь

Защитное покрытие: порошковая полимерная краска

В комплект поставки входит:

Облучатель UMO-3F MIMO 2x2

Инструкция по установке

Упаковка

В комплект поставки спутниковая "тарелка" не входит.
