Openbox SF 50 - новый подход к установке антенн.

На CSTB 2011, международной выставке, проходившей в Крокус-Экспо, Openbox представили новые модели приборов для настройки антенн.

Особое внимание заслуживает новая модель прибора - Openbox SF-50. Цифровой спутниковый прибор разработан непосредственно для специалистов спутникового телевидения. Предназначен для быстрой и точной настройки спутниковых антенн и незаменим для профессиональных установщиков в случае необходимости высокой точности настройки. Openbox SF-50 выполнен в профессиональном чёрном корпусе, добавлен ряд инженерных инноваций. Прибор имеет в своем арсенале удобный измеритель уровня сигнала, анализатор спектра и позволяет просматривать на цветном экране открытые каналы. Большим преимуществом является возможность отображать уровень сигнала транспондеров с модуляцией DVB-S2. Благодаря низкочастотному аудио/ видео входу/выходу SF-50 можно подключать к ТВ, настраивать видеокамеры и ресиверы при отсутствии другого оборудования.

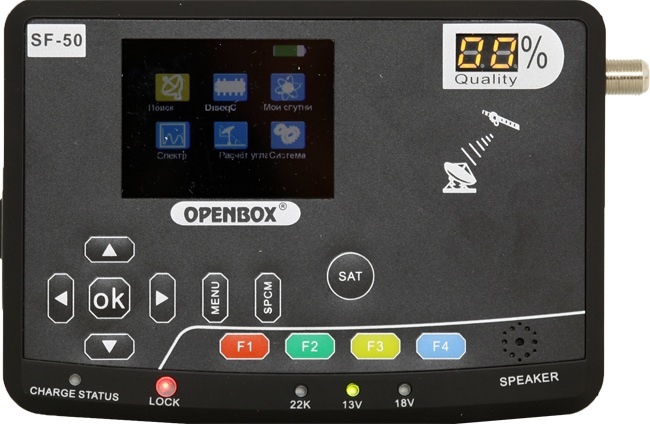

 Основное меню прибора состоит из 6 разделов:

1.         Раздел «Поиск» Openbox SF-50 используется для поиска каналов (сервисов). Среди опций раздела присутствуют: выбор спутника из списка доступных (при этом указывается позиция спутника на орбите); возможность задать частоту конвертера LNB; Поиск и выбор транспондера, каждый из которых имеет 3 параметра (частоту, поляризацию и скорость потока); Возможность осуществить настройку режимов поиска каналов (задаются опции поиска). Меню раздела отображает уровень и качество принимаемого сигнала, данные частоты появления ошибочных битов принимаемого сигнала (BER), отображает название спутника или его орбитальную позицию

2.         В разделе «DISEqC» Openbox SF-50 задается конфигурация конвертеров (LNB), DISEqC, осуществляется выбор спутника. В разделе осуществляется установка лимитов (логических ограничений) угла поворота антенны. Кроме этого, раздел имеет опцию выбора порта по протоколам Diseqc 1.0, Diseqc 1.1.

3.         Раздел «Мои спутники» Openbox SF-50 позволяет осуществлять поиск и настройку доступных спутников по установленным широте и долготе. При выборе текущего метоположения, на экран выводится дуга доступных спутников (40 градусов в каждую сторону). Зеленая точка отмечает выбранный спутник, а нажатием кнопок, можно последовательно спутники изменять. Меню отображает информацию об уровне и качестве принимаемого сигнала, информацию о необходимом азимуте антенны для настройки антенны в выбранном регионе, а также о необходимом угле поворота антенны для приема в соответственном регионе относительно юга.

4.         Раздел «Расчет угла» Openbox SF-50 используется для расчёта необходимого азимута, угла места и угла поворота антенны. В разделе осуществляется выбор спутника с указанием его позиции на орбите, положение на орбите, долготу и широту текущего местонахождения, производится вычисление требуемых значений азимута, угла места и угла поворота антенны для текущего спутника, при этом выводятся географические подсказки для облегчения настройки. Меню отображает информацию  о необходимом азимуте антенны для настройки на спутник в выбранном регионе, о необходимом угле элевации (места) антенны для приема текущего спутника в соответствующем регионе, о необходимом угле поворота антенны относительно юга по координатам широты и долготы места для приёма текущего спутника в выбранном регионе.

5.         Раздел «Спектр» Openbox SF-50 отображает спектр сигнала в частотном диапозоне. В числе опций раздела: начальная / конечная / текущая частоты спектра, ширина частоты спектра.

6.         Раздел «Система» Openbox SF-50 включает в себя ряд системных настроек, сохранение и загрузку данных с USB-носителей и пр. Функции раздела включают: выбор города или местности из списка, выбор языка, настройка прозрачности меню и требуемого времени автоматического отключения прибора. Кроме того, опции раздела позволяют настроить звук определённой тональности во время захвата сигнала, что дополнительно облегчит настройку антенны. В разделе присутствуют такие опции как: питание LNB (режим питания конвертора), возможность загрузки данных с USB-накопителя и сохранение данных на USB-накопитель. В любой момент можно осуществить сброс всех выполненных настроек на изначальные заводские. Меню отображает текущую версию ПО прибора, аппаратную версию прибора.

 Основные особенности Openbox SF-50:

• Входной диапазон: 950-2150 МГц
• Диапазон измерений: -65 - 25дБм
• Входное сопротивление: 75 Ом
• Цветной LCD экран с диагональю 3,5″
• Возможность добавления/удаления спутников непосредственно в самом приборе
• Поддержка протоколов DISEqC 1.0, 1.1, 1.2 и USALS
• Автоматический и слепой поиск каналов с регулировкой шага 8 и 12 Мгц, поиск по NIT
• Гибкое меню для настройки и контроля параметров
• Аудио/Видео вход и выход сигнала
• Встроенный анализатор спектра.
• Приема сигнала транспондеров с модуляцией DVB-S2.
• Звуковая и визуальная индикация принимаемого сигнала
• Цифровое измерение уровня и качества сигнала
• Вывод данных BER, отношение сигнал/шум
• Встроенный аккумулятор (2350мА/ч)
• Автономная работа до 6 часов, заряд около 2-3 часов.

Комплект поставки

• прибор Openbox SF50
• руководство пользователя

• чехол для прибора с ремешком
• адаптер для заряда от сети 220В
• адаптер для заряда от 12В (прикуриватель автомобиля)
• кабель для подключения к компьютеру
• кабель Jack - 2RCA
• компас
