Конвертеры ("LNB" или "МШУ"), также как и радиосигнал, подразделяются на прием конкретного частотного спектра, то есть опять же, диапазона.
Спутниковый конвертер - сокращенное название LNB (Low Noise Blockconvertor). "Low" - низкий, "Noise" - шум, "Blockc-onvertor" - блок конвертера. Отечественное название конвертера МШУ - Мало Шумное Устройство.
Вам может встретится такие обозначение конвертеров, LNB или LNBF - в принципе, правильное название и то и другое. Но если учесть, что конвертеры идущие на офсетные спутниковые антенны, имеют нераздельный корпус с облучателем (Фото 1), то правильнее будет использовать название - LNBF (LNB - конвертер, + Feedorh - фидер, т. е. приемная антенна, или облучатель = LNBF).
Существуют типы конвертеров, где облучатель крепится к корпусу конвертера, и собираются они, как правило, перед монтажом на спутниковую антенну. В этом случае, правильнее будет название LNB + F (LNB - конвертер, + Feedorh - облучатель).
Диапазоны спутникового конвертера
Спутниковые конвертеры, которые обычно применяют для просмотра домашнего спутникового вещания, к стати и не только, также рассчитаны для приема: C-диапазона, Ku, ну или совмещенные C и Ku - диапазона.
Спутниковые конвертеры Ku-band,более распространены, так как диаметр спутниковой антенны, при использовании такого конвертера, составляет обычно, от 0.5 до 1.2 метра. При приеме диапазона C-band, размеры антенны требуется несколько больше.
К примеру, для приема сигнала Ku диапазона, со спутника Yamal 201 90.0°E, можно использовать спутниковую антенну диаметром 0.9 - 1.2 метра, а для приема C - диапазона, с этого же спутника, желательно использовать антенну не менее 1.5, а лучше 1.8 или 2.0 метра.

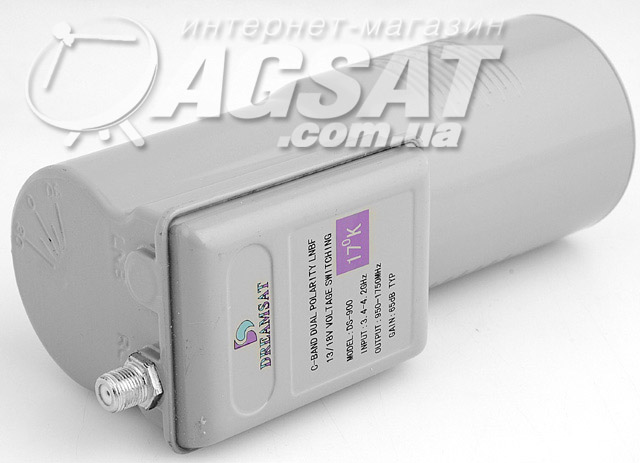

Существуют множество моделей спутниковых конвертеров, различные как по типу, так и внешнему виду. Ниже приведены фотографии некоторых из них.
Поляризация конвертеров
Кроме частотного спектра (диапазона), конвертеры, опять же, как и радиосигнал, различаются видом поляризации сигнала. Причем в одном конвертере могут присутствовать сразу два вида поляризации.
Вот два основных типа конвертеров, с которыми Вы можете столкнуться:
1. Линейный универсальный спутниковый конвертер (Universal) - в этом виде конвертера присутствуют два типа поляризации:
Линейная горизонтальная (H - Horisontal).
Линейная вертикальная (V - Vertical).
2. Круговой спутниковый конвертер (Circular) - в этом виде конвертера присутствуют так же два типа поляризации:
Круговая правая (R - Right).
Круговая левая (L - Leftl).
В названии кругового спутникового конвертера, может так же встретиться слово "универсальный", так как в нем присутствуют два вида поляризации "правая" и "левая", но... не путайте его с линейным конвертером.
Конвертеры так же могут быть одно- и двух-диапазонными. Двухдиапазонные конвертеры, захватывают несколько больший участок частотного спектра. Управляет переключением диапазонов, сам спутниковый ресивер (он посылает конвертеру специальный тоновый сигнал).
Подборка типа спутникового конвертера, это так скажем, индивидуальный подход, и каждый пользователь выбирает его в соответствии со своими требованиями. То есть, под тот тип сигнала, который он, собирается принимать со спутника. Так же, следует обратить внимание на количество приемных устройств (например, конвертер с двумя выходами на два ресивера расположенных в разных комнатах, ну или ресивер и компьютерная DVB-карта, и т. д...).
|
